电动弹性座封闸阀


所属分类: 闸阀

闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为50, 介质温度不高时为 2°52″ 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

产品简介

闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为50, 介质温度不高时为 2°52″ 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。

为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。

产品特点

1、弹性座封闸阀规格及类别,应符合管道设计文件的要求。

2、弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

3、弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

4、弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道中一般应当水平安装。

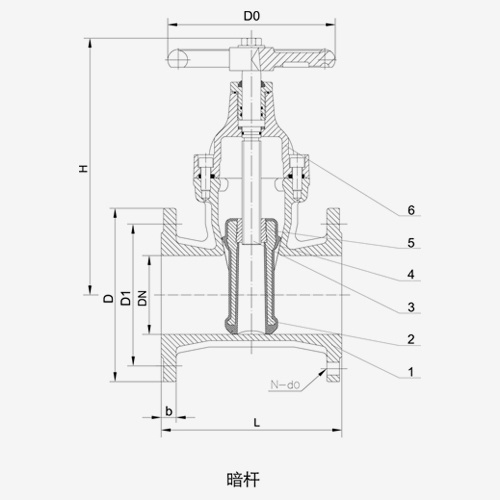

产品结构图

电动弹性座封闸阀

阀门维修维护适用工作压力:0.6Mpa~42Mpa, 公称通径:15mm~2600mm。阀门维修维护后的试验和检验,将严格按照国际标准ISO及中国国家标准GB、美国国家标准ANSI、德国国家标准DIN、英国国家标准BS、日本国家标准JIS等相关标准对阀门进行检验。



我们立足广州,愿为各大工程项目阀门检测维修提供全方位的服务。欢迎广大客户光临指导!13808866711
